wordt gedrukt (zie
figuur 6.13 en 6.14)Om het gebruik van de
selectieboom als aanvulling op de weergave in het volgorde- en in het
selectie-pad te vergemakkelijken is het mogelijk de selectieboom visueel weer te
geven. De gevisualiseerde selectieboom zal worden getoond in de vorm van
‘blokken’ nadat rechts onderin het scherm van de selectieboom op plus wordt gedrukt (zie
figuur 6.13 en 6.14)
figuur 6.13 De selectieboom met de
om de
gevisualiseerde weergave te openen

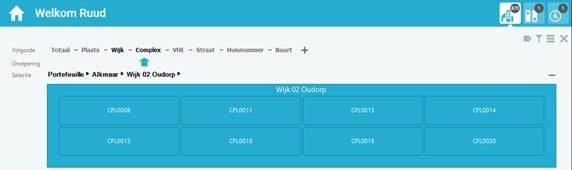

figuur 6.14 De gevisualiseerde
selectieboom (druk op
om weer te sluiten)
Voordelen van het gebruik
van deze visualisatie is dat in tegenstelling tot het werken met het
selectie-pad de volgende aggregatiekeuze al zichtbaar is en dat d.m.v. slepen
met de muis of klikken in combinatie met het gebruik van de Ctrl-toets er
vervolgselecties kunnen worden gemaakt. Net zoals in het selectie-pad kan een
ander aggregatieniveau worden gekozen door in de ‘blokken’ te klikken op de plus
voor het volgende
en te klikken op voor het vorige
aggregatieniveau. De tekens worden zichtbaar als met de muis over het ‘blok’
wordt heen bewogen (zie figuur 6.15 en 6.16)

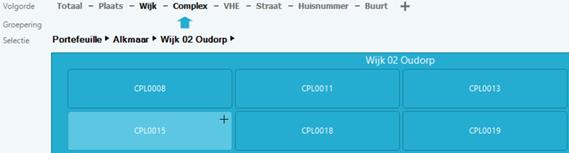

figuur 6.15 De plus in het ‘blok
Complex’ om naar het volgende aggregatienioveau te gaan (VHE)

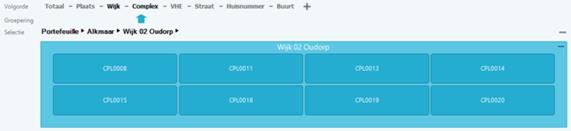

figuur 6.16 De min in het ‘blok Wijk’
om naar het vorige aggregatieniveau te gaan (Plaats)
Als er in de gevisualiseerde selectieboom teveel items worden geselecteerd die daardoor niet op het ‘blokscherm’ passen, dan worden pijlen getoond voor verder of terug (zie figuur 6.17)

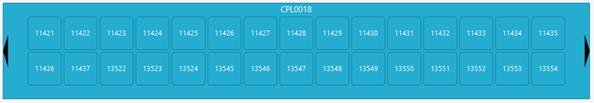

figuur 6.17 Er zijn meer gegevens te
zien door te klikken op de pijlen (in dit voorbeeld VHE’s)
